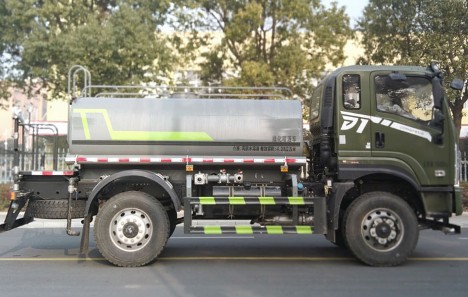

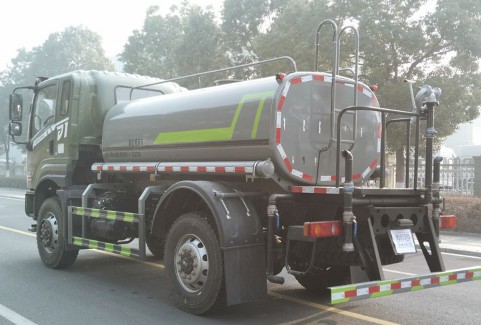

產品性能及特點：
灑水車罐體結構為橢圓形或方圓形,采用武鋼優質碳鋼制作, 運用大型卷板機一次成型，先進的設備自動焊接工藝, 外形更加美觀、密封性能卓越。整車罐體內部被隔板隔斷成為 2-3 室，波浪形折彎隔板下端有通孔, 具有防波防蕩作用，以減低汽車行駛時罐內液體的沖擊。

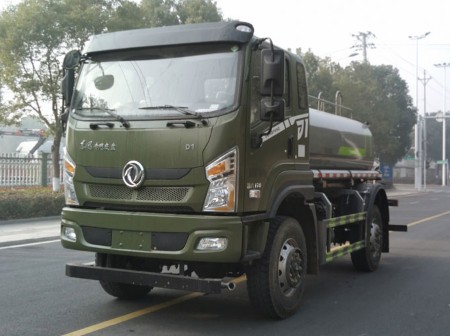

1、東風D1一排半駕駛室，玉柴YCY30170-60發動機，韶齒五檔變速箱，3500mm軸距，295/80R22.5 18PR輪胎，前橋4噸，后橋8噸，帶空調，方向助力，電動玻璃，ABS。

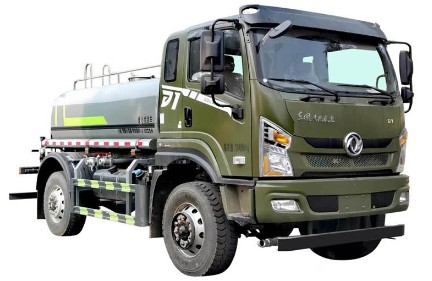

2、東風四驅5噸綠化噴灑車，東風專用底盤D1一排半駕駛室，玉柴YCY30180-60發動機，韶齒五檔變速箱，3500mm軸距，295/80R22.5 18PR輪胎，前橋4噸，后橋8噸，帶空調，方向助力，電動玻璃，ABS。

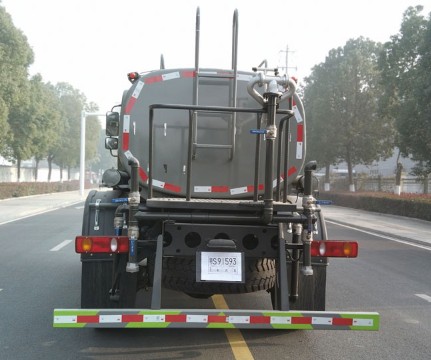

罐體容積5立方，采用4mm武鋼碳鋼板制作，罐內具有防波隔板，專用自排自吸灑水泵，前沖，后灑，側噴，高位花灑，后工作平臺，360度可調節綠化水炮，自流閥，濾網，消防接口（可連接消防栓取水，可作急應消防用)，罐前量管（觀察罐內水位），罐后爬梯，罐上罐口，帶簡易護欄，抽水管兩根，罐體表面雙層油漆工藝。
整車技術參數表：
縱昂牌CLT5101GPSFV6型綠化噴灑車
|
【整車技術參數】 |
|||
|
產品商標 |
縱昂牌 |
公告批次 |
386（擴展） |
|
產品名稱 |
綠化噴灑車 |
產品型號 |
CLT5101GPSFV6 |
|
總質量(Kg) |
10490 |
罐體容積(m3) |
4.6 |
|
額定載質量(Kg) |
4230,4165,4370,4305 |
外形尺寸 |
6750×2350×2950,3100,3300 |
|
整備質量(Kg) |
6130,5990 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
鞍座最大載質量(Kg) |
|
|
接近角/離去角(°) |
33/18 |
前懸/后懸 |
1300/1950 |
|
軸荷(Kg) |
4000/6490 |
最高車速(Km/h) |
89,95 |
|
備注 |
該車主要用于城鄉園林綠化,路面噴灑;主要裝置為罐體及噴灑裝置.罐體總容量:4.6立方米;罐體有效容積4.38立方米;介質:丙酮水溶液,密度950千克/立方米,罐體外形尺寸(長×長軸×短軸)(mm):3400×1650×1150.側、后防護材料均為:Q235碳鋼,連接方式均采用螺栓連接,后部防護截面尺寸:120×50,后部防護離地高度:450.安裝ABS系統型號/生產廠家為:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司.采用3500mm軸距改裝.隨底盤選裝駕駛室,隨底盤選裝油箱、儲氣筒、尿素罐、電瓶框布局位置.選裝前爬梯,選裝罐體頂部走道. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFV5101TGP6DJ |
底盤名稱 |
特種作業車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車新疆有限公司 |
|
軸數 |
2 |
輪胎數 |
4 |
|
軸距 (mm) |
3500,3800 |
||
|
輪胎規格 |
295/80R22.5 18PR |
||
|
鋼板彈簧片數 |
10/10+8 |
前輪距 |
1880 |
|
燃料種類 |
柴油 |
后輪距 |
1880 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
YCS04180-68 YCY30170-60 YCS04220-66 YCS04180-66 |
廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 |
4156 2970 4295 4295 |
132 125 162 132 |
